實用電路

　　LVDT的工作電路稱為調節電路或信號調節器。一個典型的調節電路應包括穩壓電路、正弦波發生器、解調器和一個放大器（圖3）。

　　圖3 LVDS信號調理電路

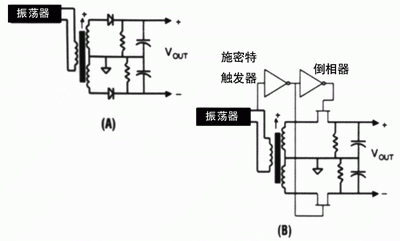

　　圖4 （A）簡單二極管解調器 （B） 同步解調器

　　正弦波發生器應具有恒定的幅度和頻率，且不受時間和溫度的影響。正弦可用文氏電橋產生，或用方波、階梯波經濾波產生、或用其它合適的方法產生。

　　解調器可以是一個簡單的二極管結構，也可以用同步解調器（圖4）。當LVDT次級線圈的交流輸出大于1VF.S時，使用圖4（A）的簡單二極管解調器;如果信號幅度低于此值，由于兩個二極管正向電壓的差異，會存在溫度敏感問題，但對較大的信號電壓，二極管誤差的影響并不明顯。

　　在圖4（B）的同步解調器中，兩個場效應管交替地開關，其定時與為初級供電的正弦波同步。在初級與解調器開關間所需相移量取決于LVDT指標和LVDT與信號調節器間的導線長度。

　　正弦波發生器、解調器和放大電路已組合成商品化IC，使用這些器件將極大地簡化LVDT信號調節器的設計。最常用的有Philips出品的NE5521和ADI公司的AD598/698。此外，細間距封裝的標準模擬和數字器件的出現，使電路設計更加簡化，并可固定在LVDT外殼的內部。

　　相關技術的比較

　　如上所述，LVDT具有諸多卓越的品質。它的主要限制是，為得到線性性能，傳感器的外殼要比行程長，還有輸出信號對輸入被測量存在一定的非線性。表1列出LVDT的典型性能參數以及與其它相關技術的對照。

　　采用專門的調節技術，可以改進行程對外殼的長度比和非線性問題，其中一個技術就是增加微控制器進行校正。LVDT具有良好的重復性，這一技術是可行的。

　　LVDT也可制作成旋轉器件，工作方式與線性模型相似，只是加工后的鐵芯沿曲線路徑移動，全量程的行程可達120o旋轉。

　　結語

　　雖然LVDT已問世多年，但它仍不失為很多位置傳感問題行之有效的解決方案。堅固的結構提供高可靠性，而其性能十分適合行程小于±3in的多數應用。
