摘要： 伴隨當今高度發展的信息時代， LED 顯示屏控制技術在信息領域也取得了長足的進步?；叶瓤刂萍夹g的發展， 真彩色圖像的展現； 驅動電路的靈活、高效， 控制系統技術的提高無不體現了LED 行業技術的飛躍發展。伴隨著計算機網絡技術的發展， LED 顯示屏在多媒體、多種顯示設備組成的信息顯示系統中， 采用智能化網絡控制， 聯網控制多屏技術也得到廣泛的應用。

　　軟件控制設計方面， 根據LED 圖文顯示屏系統的具體要求， 按照工程實際需要， 具體設計了四個模塊： 編輯功能模塊， 字模提取模塊， 效果添加及預覽模塊， 通訊模塊。本文將對這四個模塊逐一進行描述。

　　1 引言

　　隨著社會的不斷進步與發展， 人們在獲取信息的同時， 也對信息獲取的方法和信息質量有了更高的要求， 傳統的信息顯示方式正逐步被LED 顯示系統所取代。因此， 如何開發出靈活、高效的控制系統是一個非常有意義的研究課題， 本文從工程實際出發， 設計了LED 顯示屏控制系統， 從信息的編輯、提取、顯示和控制等方面進行研究， 開發出通用的控制系統， 為LED 顯示屏的應用提供良好的基礎。

　　2 系統功能

　　2.1 目標設計

　　LED 顯示屏控制系統主要是通過圖文控制器實現LED 廣告屏信息的初始化、顯示和控制等功能，具體目標如下：

　?。?）支持顯示屏參數軟件的初始化設置、加載；

　?。?）支持多區域畫面編輯與顯示；

　?。?）支持中英文時鐘編輯與顯示；

　?。?）支持游走字幕編輯與顯示；

　　（5）支持溫度、濕度等傳感器信息編輯與顯示；

　?。?）支持軟件自動開關機；

　?。?）支持畫面顯示特效；

　?。?）支持圖片信息的編輯、瀏覽和播放；

　?。?）強大的超文本編輯器（RTF 格式）；#p#分頁標題#e#

　?。?0）顯示信息的預覽；

　?。?1）各頁面顯示方式、運行速度、停留時間均可軟件調節；

　?。?2）顯示信息的發送。

　　2.2 設計思想

　　為了實現系統的設計目標， 在全面分析系統所要達到的功能的基礎上， 結合軟件運行平臺的特點， 本系統采用VC 程序開發語言進行開發， 為了提高系統的可視性、可操作性， 界面設計采用自畫的方式進行設計， 與控制屏體之間的通信采用RS232/RS485 方式， 具體的通信參數可以動態設置。為了更好地將信息進行顯示和編輯， 我們設計了文字、表格、圖形的編輯系統， 很好的滿足了系統的要求。

　　2.3 系統功能

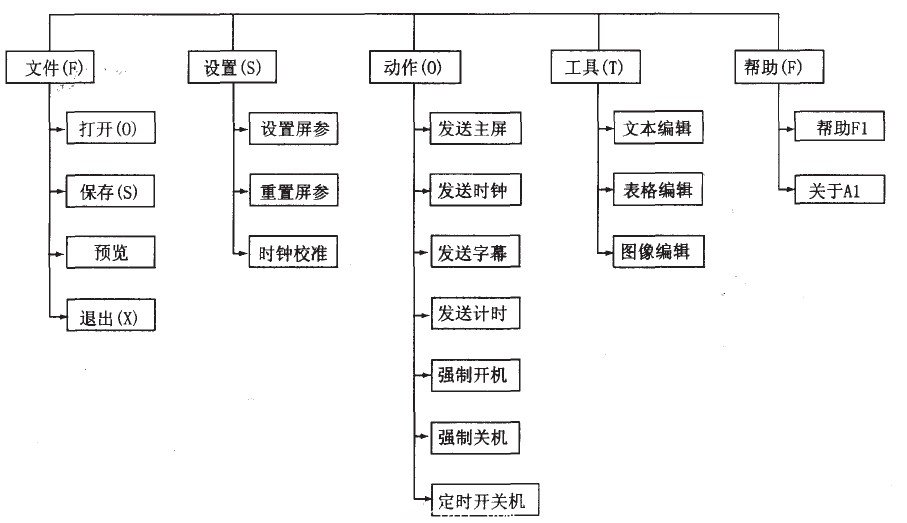

　　LED 顯示屏控制系統功能模塊劃分如圖1 所示：

圖1 系統功能模塊
