微型透鏡光譜儀S41利用三消像差透鏡系統(tǒng)作為準直器和相機，同時內置12.8毫米測量范圍的S8378-512Q線性圖像傳感器。高速USB接口與計算機連接。

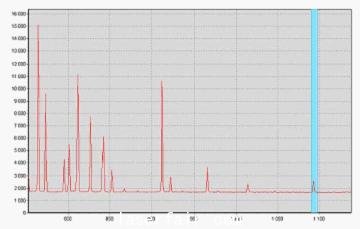

Ar-lamp 光譜測量圖
特點：
l 微型設計
l 高線性和寬度動態(tài)范圍
l 可選光譜范圍
l 無需外部電源
l 石英光纖輸出
|
型號 |
S41-I |
S41-II |
S41-III |
|
焦距, mm |
41.18 |
||
|
F/Number |
6 |
||
|
入口狹縫 , mm |
0.04～3.0 |
||
|
衍射光柵，1/mm |
1200 |
600 |
600 |
|
光柵尺寸, mm |
12 x 10 x 3 |
||
|
閃耀波長, nm |
280 |
500 |
750 |
|
光譜范圍, nm |
200 - 400 |
390 - 780 |
754 -1140 |
|
逆線性色散，nm/mm nm/pixel |
16.57 0.414 |
33.28 0.83 |
30.27 0.76 |
|
光譜精度 nm |
0.9 - 1.2 |
1.7 - 2.5 |
1.6 - 2.3 |
|
探測器精度, nm |
± 0.5 |
± 0.9 |
± 0.8 |
|
探測器 |
S8378-512Q |
||
|
像元數 |
512 |
||
|
探測范圍, mm |
12.8 |
||
|
像數尺寸 |
0.025x0.5 |
||
|
曝光時間 , sec |
1.020 |
||
|
抗白花 |
yes |
||
|
單次掃描最大 S/N |
1000 : 1 |
||
|
動態(tài)范圍 |
3500 : 1 |
||
|
光敏感度， V/lux*sec |
22 (HS），4.4 (LS) |
||
|
ADC 精度 |
14 bit,16384 counts |
||
|
ADC 噪音 |
16 (HS），4.4 (LS) |
||
|
計算機接口 |
USB |
||
|
光學輸入 |
UV光纖，直徑0.6(0.4)mm, 1m長， SMA-905接口 |
||
|
軟件 |
CCDTOOL |
||
|
尺寸, mm |
129 x 78 x 53 |
||
|
重量, kg |
0.76 |
||
